Line Displays

Řádkové displeje se používají pro obsluhu a monitorování procesních parametrů ve strojích, zařízeních a budovách.

TD 03 - Textový displej

Kompaktní textový displej TD 03 zobrazuje prostřednictvím podsvíceného LCD displeje definované texty zpráv. Vstupy a výstupy a procesní parametry lze nastavovat pomocí membránových tlačítek a měnit je. Konfigurace zpráv a bloku parametrů se provádí pomocí nástroje TD-Wizard od společnosti VIPA. Nabídku lze zvolit v angličtině a němčině. Textový displej je určen pro použití v kombinaci s procesory VIPA 11x, 21x, 31x, 51x a procesory S7-300/400 navrženými společností Siemens.

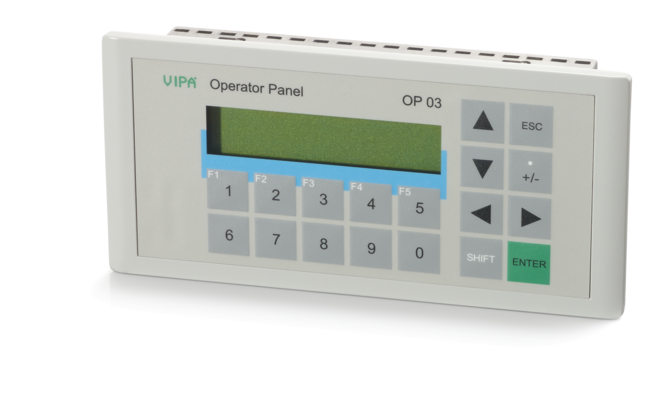

OP 03 - Ovládací panel

Ovládací panel OP 03 je vhodný zejména pro obsluhu a monitorování malých aplikací ve spojení s procesory VIPA 11x, 21x, 31x, 51x a procesory S7-300/400 navrženými společností Siemens. K jednomu CPU lze připojit až sedm OP a k jednomu OP 03 až 2 CPU prostřednictvím rozhraní MPI. Pro správu a zpracování provozních hlášení a dat je k dispozici 256 kByte uživatelské paměti. Plánování projektů se provádí pomocí VIPA OP-Manager nebo Siemens ProTool.

CC 03 - Commander Compact

Commander Compact CC 03 má integrovaný PLC procesor programovatelný pomocí Siemens STEP7. Kromě uživatelské paměti 128 kByte má CPU 16/24/32 kByte programové paměti a 24/32/40 kByte paměti pro načítání (v závislosti na verzi). Kromě toho je integrováno po 16 digitálních vstupech a výstupech. CC 03 lze rozšířit až o čtyři 100V nebo 200V moduly (podporováno je 160 digitálních vstupů/výstupů, resp. až 32 analogových vstupů/výstupů).

Charakteristiky

      -Podsvícený LC displej
      -Funkční tlačítka s možností parametrizace
      -Rozhraní MPI
      -Vícejazyčná jazyková podpora
      -Přívětivé ovládání a plánování projektů
      -LED indikátor stavu (CC 03)
      -Kompaktní provedení
