Human Machine Interfaces

Profesionální vizualizační nástroje

Accessoires

Příslušenství HMI

Systémové příslušenství umožňuje a rozšiřuje použití systému a usnadňuje uvedení do provozu.

Rozšíření paměti

K rozšíření vnitřní paměti lze použít standardní paměť typu Compact Flash (CF) nebo Secure Disk (SD).

Kabely

Příslušenství, jako jsou programovací kabely USB a Ethernet, kabely OP/AG s diagnostickým konektorem nebo prodlužovací kabely periferií, jakož i rozsáhlý počet různých ochranných fólií, podporuje všestranné použití systémů.

Příručky

Technická dokumentace příslušných modulů zahrnuje různé příručky s potřebnými informacemi o hardwaru a programování, podrobnými popisy jednotlivých modulů a návody ke konstrukci a montáži.

číst více

smartPanels

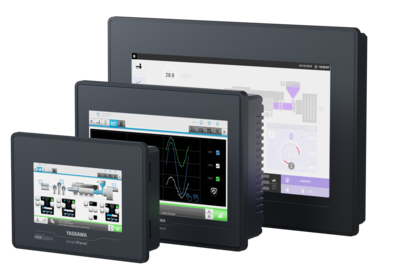

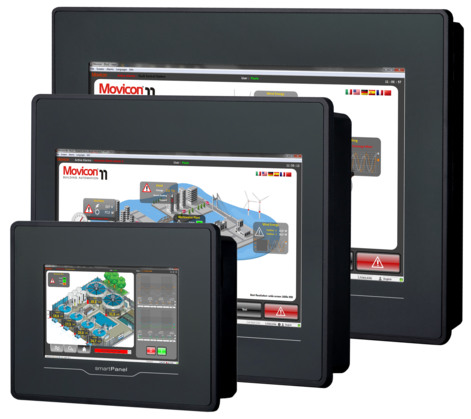

Panely smartPanels jsou optimálně navrženy pro středně velké aplikace. Vyznačují se vysokou použitelností a konektivitou. Jsou vybaveny systémem Movicon 11 Standard a uživatel je prakticky neomezený, pokud jde o značky, obrazovky, recepty, alarmy atd.

Charakteristika

-Velikost displeje: 4,3", 7", 10"
-65k barev
-Procesor: ARM Cortex-A8 1000 MHz
-Rozhraní: USB-A, Ethernet, RS232/422/485
-Paměť: Paměť: 512 MB RAM, 4 GB Flash (2 GB uživatelské paměti)

Vizualizační systém Movicon

Vektorová grafika
Rozsáhlá knihovna symbolů
Podpora VBA
Rozsáhlá knihovna ovladačů I/O (možnost importu proměnných z PLC)
Výkonná správa alarmů a předpisů
Sběr a zpracování dat
Trendové křivky a archivace procesních dat jako historických dat
Rozsáhlá knihovna ovladačů
Škálovatelnost projektu Movicon z HMI na platformu Scada
Vícejazyčná podpora
Správa uživatelů
Vzdálená správa pro vzdálenou údržbu
Vzdálený přístup prostřednictvím standardního klienta VNC
Integrovaná síť Ethernet TCP/IP
Integrovaná logika AWL (STEP5/STEP7)
Podpora PLC třetích stran

číst více

Panel PC

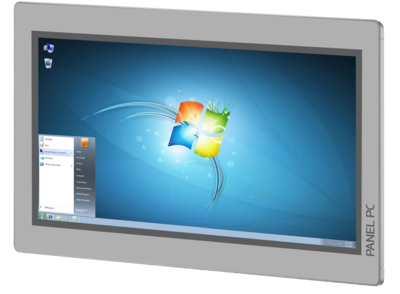

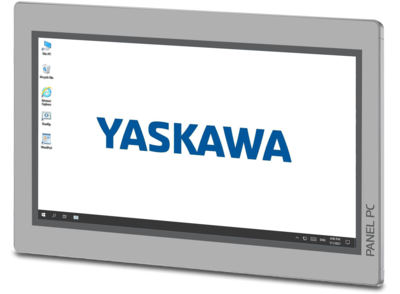

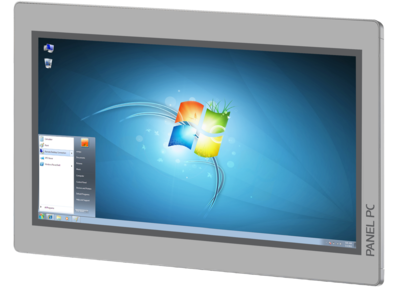

Kombinace průmyslového počítače s nejmodernějšími výkonnostními funkcemi a dotykového panelu s ideálními zobrazovacími schopnostmi umožňuje uživateli soustředit vysoký výkon do nejmenšího prostoru. Čtyřjádrový procesor Intel Celeron J1900, velká integrovaná pracovní paměť a rozlišení displeje až Full HD u počítače s 21,5" panelem představují špičkovou technologii. Panely mají také řadu užitečných rozhraní stejně jako ostatní dotykové panely Yaskawa. Pro vizualizaci lze zvolit vlastní programy nebo volitelně nejnovější předinstalovanou vizualizaci Movicon.

Vizualizační systém Movicon

-Vektorový grafický editor s výkonnou a přehlednou knihovnou symbolů.
-Rozsáhlá knihovna ovladačů I/O (možnost importu proměnných z PLC)
-Efektivní správa alarmů
-Podpora více jazyků
-Sběr poruchových a provozních dat
-Archivace procesních dat s křivkami trendů
-Rozsáhlá knihovna ovladačů
-Škálovatelnost projektu základních systémů Movicon na platformu Movicon SCADA
-Bezpečná a komplexní správa uživatelů
-Vzdálená správa pro plánování projektů a vzdálenou údržbu
-Možnost vzdáleného přístupu prostřednictvím standardního klienta VCN
-Integrovaná síť Ethernet TCP/IP
-Integrovaná logika IL (STEP5/STEP7)
Samozřejmě nasaditelné i v kombinaci s mnoha řídicími jednotkami jiných výrobců

číst více

Line Displays

Řádkové displeje se používají pro obsluhu a monitorování procesních parametrů ve strojích, zařízeních a budovách.

TD 03 - Textový displej

Kompaktní textový displej TD 03 zobrazuje prostřednictvím podsvíceného LCD displeje definované texty zpráv. Vstupy a výstupy a procesní parametry lze nastavovat pomocí membránových tlačítek a měnit je. Konfigurace zpráv a bloku parametrů se provádí pomocí nástroje TD-Wizard od společnosti VIPA. Nabídku lze zvolit v angličtině a němčině. Textový displej je určen pro použití v kombinaci s procesory VIPA 11x, 21x, 31x, 51x a procesory S7-300/400 navrženými společností Siemens.

OP 03 - Ovládací panel

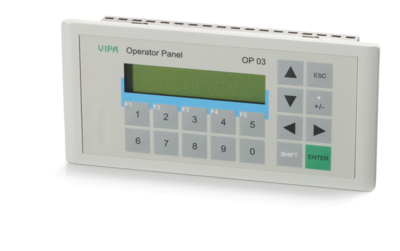

Ovládací panel OP 03 je vhodný zejména pro obsluhu a monitorování malých aplikací ve spojení s procesory VIPA 11x, 21x, 31x, 51x a procesory S7-300/400 navrženými společností Siemens. K jednomu CPU lze připojit až sedm OP a k jednomu OP 03 až 2 CPU prostřednictvím rozhraní MPI. Pro správu a zpracování provozních hlášení a dat je k dispozici 256 kByte uživatelské paměti. Plánování projektů se provádí pomocí VIPA OP-Manager nebo Siemens ProTool.

CC 03 - Commander Compact

Commander Compact CC 03 má integrovaný PLC procesor programovatelný pomocí Siemens STEP7. Kromě uživatelské paměti 128 kByte má CPU 16/24/32 kByte programové paměti a 24/32/40 kByte paměti pro načítání (v závislosti na verzi). Kromě toho je integrováno po 16 digitálních vstupech a výstupech. CC 03 lze rozšířit až o čtyři 100V nebo 200V moduly (podporováno je 160 digitálních vstupů/výstupů, resp. až 32 analogových vstupů/výstupů).

Charakteristiky

-Podsvícený LC displej
-Funkční tlačítka s možností parametrizace
-Rozhraní MPI
-Vícejazyčná jazyková podpora
-Přívětivé ovládání a plánování projektů
-LED indikátor stavu (CC 03)
-Kompaktní provedení

číst více
