AAF - Automatické svařování velkých zásobníků

Výzva

• AAF vyžadovalo řešení pro automatizaci svařování velkých násypek. Tyto násypky musely být svařovány jak interně, tak externě, a proto bylo zapotřebí řešení, které by mohlo dosáhnout prakticky jakéhokoli bodu na části vyžadující svařování a které by také umožnilo automatické otáčení násypek. Do té doby AAF svařoval a otáčel díly ručně. Standardní portálové řešení neumožňovalo přístup ke všem potřebným svářecím bodům.

Řešení

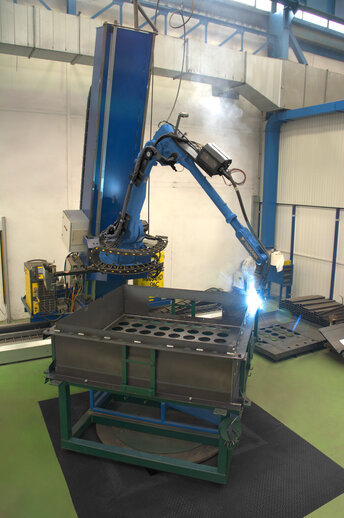

• Řešení je založeno na svařovací komoře se dvěma pracovními stanicemi umožňujícími svařování v jedné nebo druhé nezávisle, zatímco ve druhé stanici může operátor část nakládat a vykládat.

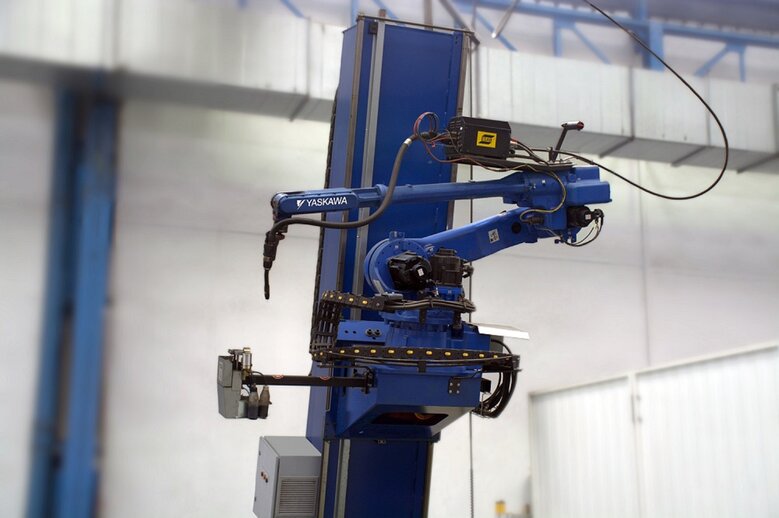

• Tato buňka je také složena z podélné koleje s účinným provozem 10 600 mm a nakloněného sloupu pro zvednutí robota do různých výšek, přičemž je schopen přiblížit se k části a různým bodům svařování, vnitřním i vnějším.

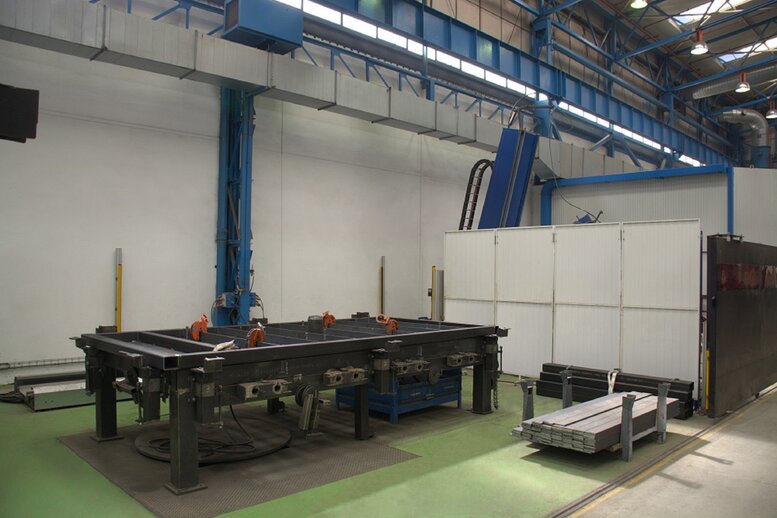

• Navíc 2 polohovadla v každé pracovní stanici umožňují plné otáčení zásobníku.

Výhody

• Řešení poskytované společností Yaskawa umožňuje zvýšení výrobních cyklů zkrácením manipulačních a svařovacích časů díky dvěma nezávislým pracovním stanicím a nabízí technicky vhodnější systém s větším dosahem než portálové řešení.

Výsledek

• UDíky řešení poskytovanému společností Yaskawa dosáhla společnost AAF zkrácení doby svařování ze 4 hodin na 1 hodinu na jednotku.

• Kromě toho AAF v současné době používá instalaci pro svařování jiných dílů, které jsou ještě větší než původní násypky.
